氣動蝶閥由蝶閥配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。采用智能控制與定位時，與電氣閥門定位器配套，輸入4-20mADC信號及0.4-0.7MPa氣源即可實現智能控制，實現對壓力、流量、溫度、液位等參數的調節。它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90℃，可以實現全開——全閉的動作。該產品按其密封性能分為金屬密封與軟密封。具有結構緊湊，體積精小，運行可靠，密封性好，維修容易，安裝方便，適應性強等優點?？蓮V泛應用于石油、化工、輕工、制藥、造紙、汽車等工業自動控制系統中作遠距離集中控制或就地控制。

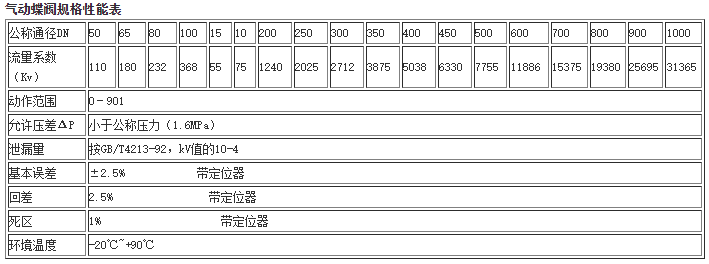

技術參數
公稱通徑：15~1000mm
公稱壓力：PN1.6MPa
連接形式：法蘭式按JB78-59、JB79-59
填    料:V型聚四氟乙烯,石棉編織，柔性石墨
材    料：WCB、HT200、ZG25I、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti、CF8、CF8M襯四氟乙烯
溫度范圍：常溫-20℃~+200℃、中溫+200℃～＋450℃
閥芯型式：閥板
流量特性：直線性或等百分比持性
材    料：1 Cr18Ni9Ti、0Cr18Ni12Mo2Ti
閥座材料：聚四氟乙烯（PTFE），橡膠，金屬閥座       閥桿材料：不銹鋼，襯四氟乙烯
可調比：100：1
氣缸形式：?jiǎn)胃资交螂p缸式
氣缸工作壓力：0.4~0.7MPa
氣缸開關時間：雙作用式1~5秒
氣缸空氣耗量：1~131L
電磁閥電源：220VAC，24VDC

訂貨須知

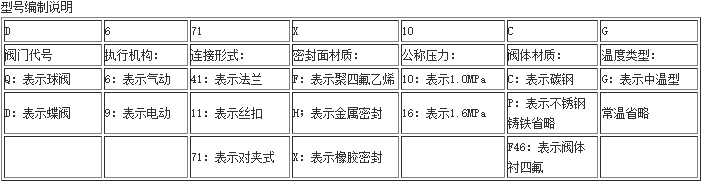

1.產品型號與名稱     2.公稱通徑DN(mm)          3.公稱壓力                  4.流量特性                     5.閥體材質與密封要求

6.額定流量系數         7.介質種類和溫度范圍     8.閥前后壓力(壓差)     9.氣源壓力及控制方式   10.其它特殊要求
