Z673氣動刀型閘閥通過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出，也可以完成連續動作的自動控制。用戶可根據實際需要進行選擇。
       氣動刀型閘閥品種齊全。主體采用鑄鐵、鑄鋼、不銹鋼等。通徑從DN50~DN1000。產品廣泛用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門。特別適合于造紙行業在管道上作調節和節流使用。
主要結構與特點

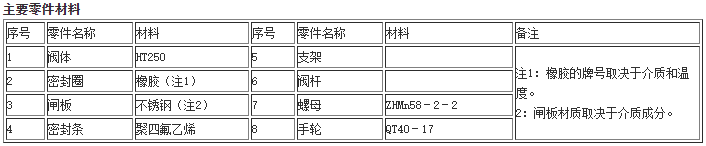

       本閥主要由左、右閥體、U型密封圈、閘板、鋼螺母、閥桿、支架、氣缸等件組成，閥門啟閉靠氣缸動作來完成。
1、采用對夾式結構，體積小，重量輕；                        2、完全敞開的通道，可以防止介質在閥內沉積。
3、新研制的U型封圈，可以保證閥門的良好密封性；   4、流阻小，安裝維修方便。
5、閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。

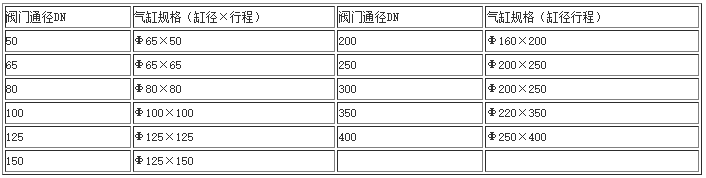

閥門選配驅動裝置型號配置表

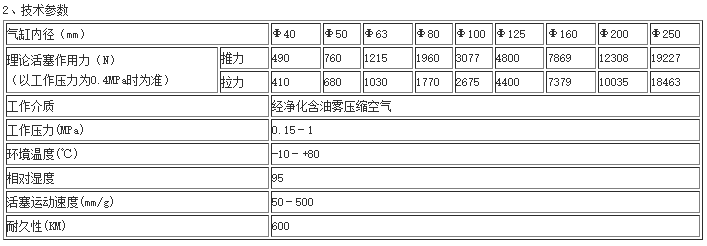

1、氣缸是以壓縮空氣為介質，將其能量轉換成機械能，實現直線運動的裝置，是廣泛應用于各種氣動系統的執行元件，是實現工業自動化的基礎元件。

3、氣缸行程選用范圍

氣缸內徑	Φ40	Φ50	Φ63	Φ80	Φ100	Φ125	Φ160	Φ200	Φ250
行程選用范圍	400	500	800	800	1500	1500	2000	2000	2500

4、氣缸正確使用注意事項：
（1）負載運動方向須與活塞桿的運動方向一致，以免活塞桿產生扭曲現象。
（2）使用過濾器，減壓器，潤滑器組合（F－R－E組合）以調整空氣品質，增長使用壽命。
（3）選用出力比實際負載大的氣缸，以免氣壓不足時發生危險。
（4）注意使用環境溫度，氣缸內活塞環及密封部分材料的使用溫度一般限制在-5℃—+60℃以內
（5）有腐蝕氣體環境，氣缸內活塞及密封部分的材料，采用PTFE。

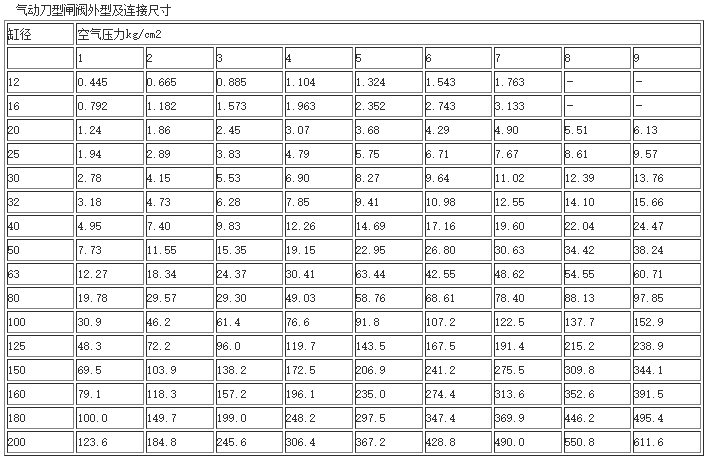

每1mm行程所需空氣消費量    單位：1/min

氣動刀型閘閥氣電控制功能說明
1、采用電磁閥控制氣動刀型閘閥氣缸，可控制閘閥在上限位、下限位及任意位置停留。
2、閘閥在上限位、下限位置停留時，發出一組常開或常閉的獨立信號觸點?？勺鳛闋顟B(tài)指示用。
3、閘閥在上限位下限位置停留時，限位開關自動切斷電磁閥相應控制線圈的電源。這樣閘閥在上限位及下限位置長期停留時，電磁閥的線圈不通電，可避免線圈發熱提高電磁閥壽命，大大地提高了可靠性。
4、閘閥在上限位及下限位置長期停留時；氣源被切斷，但閥門氣缸的氣壓仍保持在氣缸中，能可靠停位。
5、在氣缸開關過程中，切斷控制電源，則氣缸進出氣也同時被切斷，鎖定閥門氣缸的氣壓仍保持在氣缸中，如氣缸活塞、電磁閥及接頭無泄漏，則閘閥可在任意位置長期停留。
訂貨須知
1、產品型號與名稱  2、公稱通徑   3、閥體材質    4、公稱壓力   5、控制要求   6、電磁閥電壓   7、其它特殊要求
