產品概述

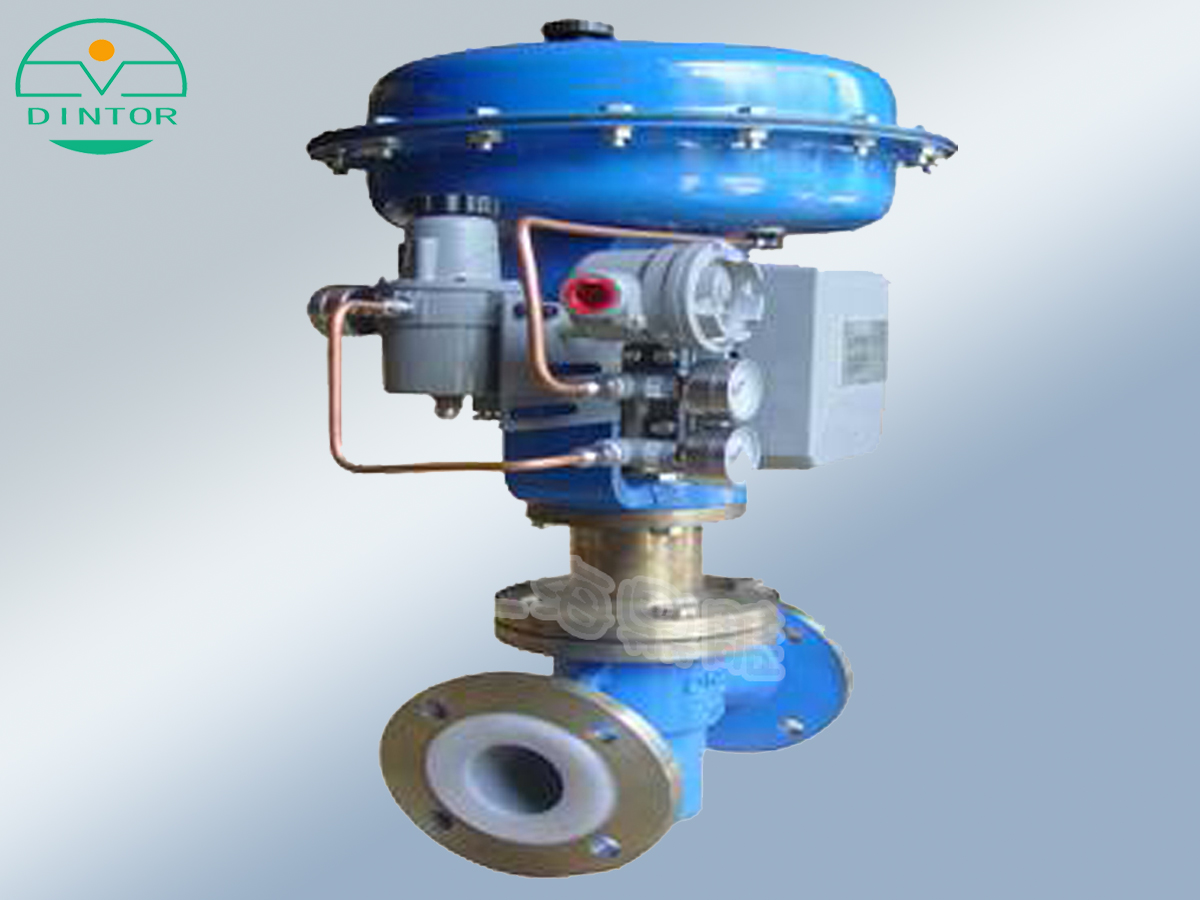

ZLFP-16F46P 氣動薄膜襯四氟單座調節閥，是自控儀表中的執行單元。它由氣動薄膜執行機構和直通單座襯氟塑閥兩部份組成。由于該閥接觸介質的部位均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（簡稱F46），又采用聚四氟乙烯波紋管密封，因而該閥廣泛適用于化工、石油、冶金、醫藥、電力等行業中對酸、堿強腐蝕介質和有毒、易揮發等氣體、液體介質的過程控制。
產品特點
1、耐腐蝕：閥體內腔、閥芯、閥座、閥桿均316不銹鋼，能耐酸、堿，耐強腐蝕。
2、密封性能好：采用聚四乙烯材質的波紋管和填料雙重密封，確保無滲漏。
3、泄漏量?。河捎陂y芯、閥座是軟密封，故泄漏量低于國家IV級標準。
4、 采用輕小型多彈簧執行機構，體積小，重量輕，調節精度高。
零件材料
閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
波紋管：1Cr18Ni9Ti 聚四氟乙烯波紋管
填片：橡膠石棉板、10’’、 1Cr18Ni9Ti石棉纏繞墊片
膜蓋：A3
波紋膜片：丁晴橡膠夾增強滌綸織物
彈簧：30SIMN
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
技術參數
性能指標：（表一）
| 項目 |
性能指標 |
| 基本誤差％ |
≤±8 |
| 回差％ |
≤8 |
| 死區％ |
≤6 |
| 額定流量系數誤差 |
≤±10％（Kv≤5時±15％） |
| 泄漏量 |
≤0.01％閥額定容量 |
技術參數：（表二）
| 公稱通徑DN（mm） |
G3/4’’ |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
| 閥座直徑DN（mm） |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
| 額定流量系數KV |
0.08 |
1.12 |
0.20 |
.032 |
0.50 |
0.80 |
1.2 |
2 |
3.2 |
5 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
| 流量特性 |
直線 |
直線\等百分比 |
| 公稱壓力PN（Mpa） |
1.0 1.6 |
| 配用執行機構 |
型號 |
ZHA-22 |
ZHA-23 |
ZHA-34 |
ZHA-45 |
| 有效面積cm |
200 |
280 |
400 |
630 |
1000 |
| 工作行程mm |
10 |
10 |
16 |
25 |
40 |
60 |
| 彈簧范圍KPa |
20-100 40-200 |
| 作用方式 |
氣關式或氣開式 |
| 工作溫度 |
-30~200℃ |
| 固有可調比R |
30：1 |
調節閥的允許壓差：（見表三）
標準組配的氣動單座閥，其氣動薄膜執行機構的輸出力是一定的。為實現理想的調節和關閉，閥門的壓差必須限制在一定數值內，本產品應按表3選用。當壓差超過允許值時，可調整彈簧預緊力，配用閥門定位器或選用其它執行機構來克服不平衡力，但訂貨時必須與我公司聯系，說明具體情況后方可訂貨。
充許壓差：（表三）
| 供氣壓力（MPa） |
彈簧范圍（MPa） |
公稱通徑（DN） |
G3/4’’ |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
| 閥座直徑（DN |
3-8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
| 0.14 |
20~100 |
允許壓差 △P（MPa） |
1.6 |
0.8 |
0.5 |
0.5 |
0.3 |
0.25 |
0.2 |
0.12 |
0.08 |
| 0.24 |
40~200 |
|
1.2 |
1.1 |
0.7 |
0.65 |
0.45 |
0.28 |
0.20 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
注：流開流態，關閉時p2=0
主要零件材料：（表四）
| 零件名稱 |
材料 |
零件名稱 |
材料 |
| 閥體 |
ZG25襯F46（FEP） |
波紋管 |
F4（PTFE） |
| 閥芯 |
2Cr13襯F46（FEP） |
| 哈氏合金、蒙乃爾 |
填料 |
F4（PTFE） |
| 閥座 |
2Cr13襯F46（FEP） |
柔性石墨 |
| 哈氏合金、蒙乃爾 |
注：對含有雜質、顆粒的介質，閥芯、閥座可采用哈氏合金等。
外形尺寸：（表五）
| 公稱通徑 DN（㎜） |
3/4″ |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
| L |
116 |
180 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
480 |
| A |
245 |
245 |
245 |
245 |
290 |
290 |
362 |
362 |
362 |
454 |
| H |
401 |
445 |
485 |
495 |
523 |
532 |
697 |
699 |
699 |
817 |
| H1 |
50 |
65 |
70 |
80 |
71 |
88 |
102 |
140 |
170 |
190 |
| 重量 |
17 |
17 |
19 |
21 |
28 |
31.5 |
54 |
64 |
80 |
120 |
注：法蘭標準符合JB78-59、JB79-59標準.也可根據用ANSI美國標準等其它標準。
配套附件：1． 各種型號的閥門定位器，電氣轉換器，空氣過濾減壓器。
2． 手輪機構。
3． 電磁閥，接近開關。
型號編制說明
| Z |
J |
H |
P |
16 |
C |
G |
K |
| 自控閥門 |
執行機構： |
多彈簧氣動薄膜執行機構 |
閥門結構類型： |
公稱壓力： |
閥體材質： |
溫度類型： |
作用型式： |
| |
J：表示精小型 |
|
P：表示單座 |
16：表示1.6MPa |
C：表示碳鋼 |
G：中溫型
常溫省略 |
K：表示氣開型 |
| |
|
|
N：表示雙座 |
25：表示2.5MPa |
P：表示不銹鋼 |
|
B：表示氣關型 |
| |
|
|
M：表示套筒閥 |
40：表示4.0MPa |
F46：表示閥體襯氟 |
|
|
| |
|
|
|
64：表示6.4MPa |
|
|
|
